ఖచ్చితమైన బాల్ లాక్ పంచ్లుమెటల్ స్టాంపింగ్ మరియు డై-మేకింగ్ కార్యకలాపాలలో కీలకమైన సాధన భాగాలు, ఇవి వేగంగా చొప్పించడం మరియు తీసివేయడం కోసం త్వరిత-మార్పు "బాల్ లాక్" మెకానిజంను ఉపయోగిస్తాయి. ఈ గైడ్ అవి ఏమిటో, అవి ఎలా పనిచేస్తాయి, ఎక్కడ ఉపయోగించబడుతున్నాయి మరియు మీ తయారీ ప్రక్రియ కోసం సరైన రకాన్ని ఎలా ఎంచుకోవాలో వివరిస్తుంది — పరిశ్రమ సందర్భం మరియు నిర్ణయం తీసుకోవడానికి మద్దతు ఇచ్చే ఉదాహరణలతో.

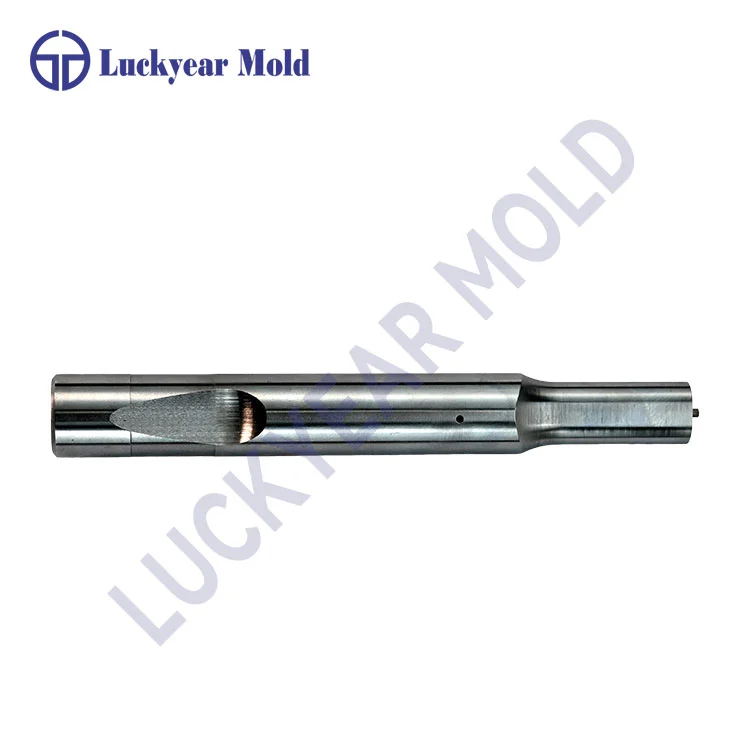

ప్రెసిషన్ బాల్ లాక్ పంచ్లు అనేది లాకింగ్ బాల్ ఆధారంగా త్వరిత-మార్పు యంత్రాంగాన్ని ఉపయోగించి షీట్ మెటల్ లేదా ఇతర సబ్స్ట్రేట్లలో రంధ్రాలు లేదా ఫారమ్లను రూపొందించడానికి రూపొందించబడిన ప్రత్యేకమైన మెటల్ స్టాంపింగ్ సాధనాలు. అవి SKH51, SKD11, లేదా సమానమైన మెటీరియల్స్ వంటి హై-గ్రేడ్ టూల్ స్టీల్ల నుండి తయారు చేయబడ్డాయి మరియు పారిశ్రామిక టూలింగ్ అప్లికేషన్లలో పునరావృతమయ్యే పనితీరు కోసం ఖచ్చితమైన టాలరెన్స్లకు తయారు చేయబడ్డాయి.
స్థిరమైన మౌంటుతో డై సీట్లోకి నొక్కడం లేదా నడపబడే ప్రామాణిక పంచ్ల మాదిరిగా కాకుండా, బాల్ లాక్ ఒక చిన్న స్టీల్ బాల్ మరియు గ్రూవ్ ద్వారా రిటైనర్లోకి "లాక్" చేస్తుంది, మొత్తం డై సిస్టమ్ను విడదీయకుండా వేగంగా తొలగించడం మరియు భర్తీ చేయడం సాధ్యపడుతుంది. ఈ మెకానిజం టూలింగ్ నిర్వహణ లేదా మార్పు సమయంలో పనికిరాని సమయాన్ని గణనీయంగా తగ్గిస్తుంది.
ఖచ్చితమైన బాల్ లాక్ పంచ్ యొక్క ఆపరేషన్ సూత్రం దాని ప్రత్యేకమైన త్వరిత-మార్పు లాకింగ్ సిస్టమ్పై ఆధారపడి ఉంటుంది:
ఈ సిస్టమ్ టూలింగ్ కాంపోనెంట్లను భర్తీ చేయడానికి లేదా సర్దుబాటు చేయడానికి గణనీయమైన టియర్డౌన్ సమయం అవసరమయ్యే సాంప్రదాయ ప్రెస్-ఫిట్ సాధనాలతో విభేదిస్తుంది.
ప్రెసిషన్ బాల్ లాక్ పంచ్లను ఉపయోగించడం వల్ల కలిగే ప్రయోజనాలు ముఖ్యంగా మీడియం మరియు అధిక-వాల్యూమ్ ఉత్పత్తి పరిసరాలలో స్పష్టంగా కనిపిస్తాయి:
| ప్రయోజనం | వివరణ |
|---|---|
| త్వరిత మార్పు-అవుట్ | బాల్ లాక్ మెకానిజం డై రిమూవల్ లేకుండా వేగవంతమైన పంచ్ రీప్లేస్మెంట్ను అనుమతిస్తుంది, నిర్వహణ పనికిరాని సమయాన్ని తగ్గిస్తుంది. |
| మెరుగైన ఖచ్చితత్వం | స్థిరమైన రంధ్ర నాణ్యత మరియు సమలేఖనాన్ని నిర్ధారిస్తూ అధిక సహనంతో తయారు చేయబడింది. |
| బహుముఖ ప్రజ్ఞ | ఎజెక్టర్ ఎంపికలతో లేదా లేకుండా లైట్ మరియు హెవీ డ్యూటీ స్టైల్స్ రెండింటిలోనూ అందుబాటులో ఉంటుంది. |
| డౌన్టైమ్ తగ్గించబడింది | అరిగిపోయిన లేదా దెబ్బతిన్న పంచ్లను వేగంగా తొలగించడం నిర్వహణ చక్రాలను వేగవంతం చేస్తుంది. |
ఈ ప్రయోజనాలు ఆటోమోటివ్ స్టాంపింగ్, ఉపకరణాల తయారీ మరియు ఇండస్ట్రియల్ డై బిల్డింగ్లో బాల్ లాక్ పంచ్లను సాధారణం చేస్తాయి, ఇక్కడ అప్టైమ్ మరియు పాక్షిక స్థిరత్వం కీలకం.
ఖచ్చితమైన బాల్ లాక్ పంచ్లు అప్లికేషన్ అవసరాలను బట్టి కాన్ఫిగరేషన్ల పరిధిలో వస్తాయి:
సరైన బాల్ లాక్ పంచ్ను ఎంచుకోవడం అనేక అంశాలపై ఆధారపడి ఉంటుంది:
ప్రెసిషన్ బాల్ లాక్ పంచ్లు ఏ పదార్థాలతో తయారు చేయబడ్డాయి?
చాలా ఖచ్చితమైన బాల్ లాక్ పంచ్లు SKH51, SKD11 లేదా తత్సమానాలు వంటి హై-గ్రేడ్ టూల్ స్టీల్ల నుండి తయారు చేయబడ్డాయి. ఈ పదార్థాలు పదేపదే స్టాంపింగ్ కార్యకలాపాలకు అవసరమైన కాఠిన్యం మరియు దుస్తులు నిరోధకతను అందిస్తాయి.
బాల్ లాక్ మెకానిజం టూలింగ్ సమయ సమయాన్ని ఎలా మెరుగుపరుస్తుంది?
బాల్ లాక్ మెకానిజం మొత్తం డైని విడదీయకుండా హోల్డర్ల నుండి పంచ్లను త్వరగా చొప్పించడానికి మరియు తీసివేయడానికి అనుమతిస్తుంది. ఇది నిర్వహణను వేగవంతం చేస్తుంది మరియు ఉత్పత్తి పనికిరాని సమయాన్ని తగ్గిస్తుంది.
బాల్ లాక్ పంచ్లను ఎజెక్టర్ సిస్టమ్లతో ఉపయోగించవచ్చా?
అవును, ఇంటిగ్రేటెడ్ ఎజెక్టర్లతో రూపొందించబడిన బాల్ లాక్ పంచ్లు ఉన్నాయి (తరచుగా బాల్ లాక్ ఎజెక్టర్ పంచ్లు అని పిలుస్తారు) ఇవి స్లగ్ పుల్లింగ్ను నిరోధించడంలో మరియు నిర్దిష్ట అప్లికేషన్లలో డై పనితీరును మెరుగుపరచడంలో సహాయపడతాయి.
ఏ పరిశ్రమలు సాధారణంగా బాల్ లాక్ పంచ్లను ఉపయోగిస్తాయి?
బాల్ లాక్ పంచ్లు ఆటోమోటివ్ తయారీ, ఉపకరణాల ఉత్పత్తి మరియు ఇండస్ట్రియల్ డై బిల్డింగ్లో విస్తృతంగా ఉపయోగించబడతాయి, ఇక్కడ షీట్ మెటల్ కార్యకలాపాలు తరచుగా జరుగుతాయి మరియు ఖచ్చితత్వం అవసరం.
బాల్ లాక్ పంచ్లు ప్రామాణికంగా ఉన్నాయా?
బాల్ లాక్ ఫంక్షన్ సరైన నిశ్చితార్థం మరియు భద్రత కోసం ANSI B94.17 వంటి ప్రమాణాలకు సమలేఖనం చేస్తుంది, అయితే తయారీదారుని బట్టి ఖచ్చితమైన కొలతలు మరియు ప్రొఫైల్లు మారవచ్చు. సరైన బాల్ సీట్ లొకేషన్ కోసం పంచ్ రిటైనర్లు మరియు గేజ్లను తనిఖీ చేయడం సమస్యలను నివారించడంలో సహాయపడుతుంది.
అధిక-ఖచ్చితమైన సాధనాల అవసరాల కోసం, పరిశ్రమ నాయకులతో భాగస్వామ్యాన్ని పరిగణించండిడాంగువాన్ లక్ఇయర్ ప్రెసిషన్ మోల్డ్ పార్ట్స్ కో., లిమిటెడ్.బాల్ లాక్ పంచ్లతో సహా ఖచ్చితమైన టూలింగ్ భాగాలలో నైపుణ్యం కలిగిన వారు.
